本項目雨水收集系統施工順利完成，調試運營正常并辦理了驗收，該系統達到綠色建筑評價標識的要求，為項目申報綠色建筑提供了得分。本文對其關鍵施工技術的闡述可為今后類似項目的施工提供借鑒作用。

一、概述

隨著城市化和工業化進程的加速，郊區逐漸納入城鎮化軌道，分散的居民逐漸集中，大量拆遷安置項目出現，而由政府主導投資的拆遷保障性住房都對項目申報綠色建筑提出了要求，而要滿足綠色建筑的要求，節水與水資源利用是其中一個關鍵環節，這也是符合我國水資源現狀的舉措之一。雨水作為非傳統水源的重要來源之一，其收集和利用通過雨水收集系統，對該系統的研究也越來越多。因此，基于現有項目實施的雨水收集系統，很有必要對雨水收集系統的關鍵施工技術作一個綜合性的闡述。

以下工程為龍康公司廣東地區一項雨水收集系統案例。如有疑問或其他請聯系我們。

二、工程概況

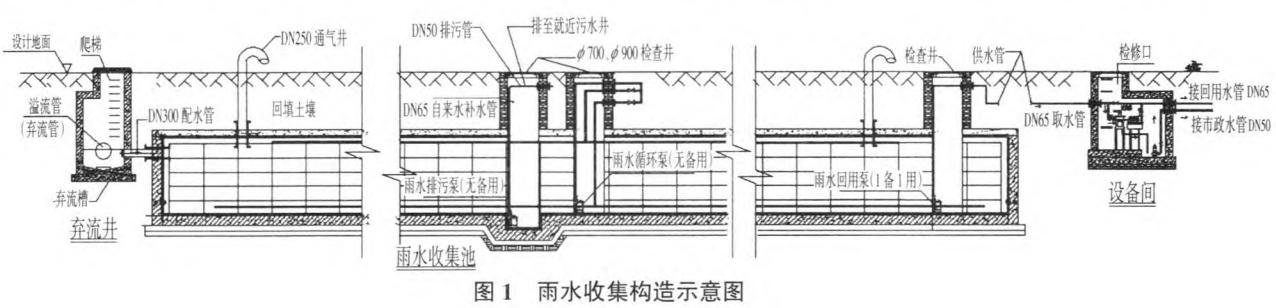

項目占地面積14萬m2，總建筑面積54萬m2，項目所在地全年雨量充沛，符合雨水收集利用的條件，針對本項目的道路和屋面雨水，雨水處理后用于該區域內車輛沖洗和綠化、道路澆曬用水、景觀水體補給及中水回用等。設計雨水收集池容積為4180m3，共分為3個雨水收集池，在沿街商業附近地下約2m深處一字排開，考慮商業門口行車荷載較大，雨水池設計為PP模塊外包鋼筋混凝土其構造如圖1所示。

雨水收集構造示意圖

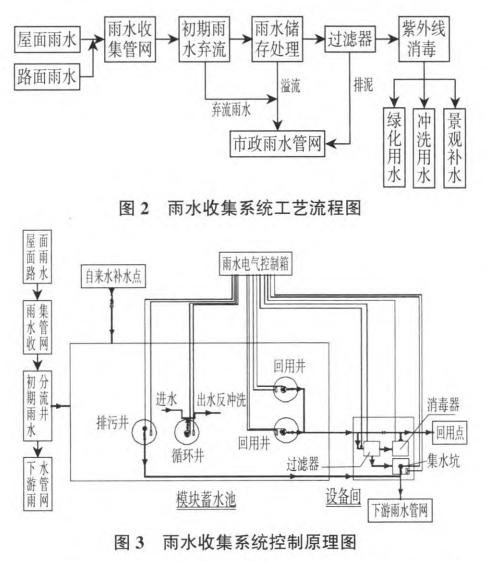

項目小區內各建筑單體屋面排水采用重力式屋面排水系統，雨水立管出乎就近接入雨水收集檢查井，雨水檢查井通過雨水收集管道串聯連接，并按照小區實際地形設置雨水收集管路和埋深，在雨水管網小區實際地形設置雨水收集管路和埋深，在雨水管網末端（排市政出口前端）設置外包鋼筋混凝土結構的PP模塊拼裝水池，在水池前端設置初雨分流井，經棄流后雨水進入雨水收集池，再經自清洗過濾器過濾和紫外線消毒器在線殺菌后送入使用位置，其工藝流程與控制原理如圖2~3所示。

雨水收集系統工藝流程圖與雨水收集控制原理圖

其中，PP模塊的主要功能是適用于雨水的過濾凈化、回滲、排放和再循環利用，其本身具有一定的抗壓強度，但本項目根據商鋪門口行車荷載較大的實際情況進行加強處理，另加一層鋼筋混凝土“外殼”，使模塊內的雨水有足夠的氧活動空間，可以防止因水體停滯而產生影響水質的厭氧細菌。

三、施工關鍵技術

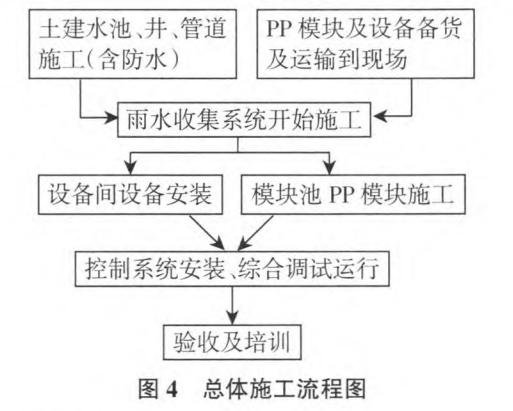

雨水收集系統的主要施工工序包括：基坑支護與土方開挖、地基與基礎、結構、防水、設備安裝、PP模塊專業安裝（調試）和土方回填等，全過程中輔助施工的工序?yàn)榕R時照明與臨時通風。根據施工部署，總體施工流程如圖4所示。

雨水收集系統總體施工流程圖

3.1土建工程施工關鍵技術

根據場地情況，采用“鋼板樁（原支護樁）+圍檁支撐”支護，分層有序開挖，并做好施工監測，開挖后做原位壓板試驗和靜力觸探，試驗合格后，施工筏板基礎并澆筑承臺，雨水收集池外包的混凝土結構形式為框架剪力墻，根據PP模塊的尺寸，安裝凈空是該工序的控制要點，應保證支模高度滿足要求。同時在澆筑混凝土?xí)r要預留PP模塊和管道的安裝孔，結構達到強度拆模后，在混凝土結構地板面、頂板（反粱）低及剪力墻內壁共6個面采用2mm水泥基防水涂料和30（20）mm厚1:2.5水泥砂漿找平。

為了提高施工速度和循環利用支護用鋼板樁，結構達到強度進行基坑回填后應盡快對其拔除，同時也因?yàn)榛匦臻g較小，拔除作業的挖掘機須在水池頂板上方作業，水池結構系統承受覆土之前30t的施工移動荷載，因此要求設計針對該施工工況對結構進行了分析計算和補強處理，主要方案是池內施工雙排結構以減少板跨度，并增加板厚。

3.2安裝工程關鍵技術

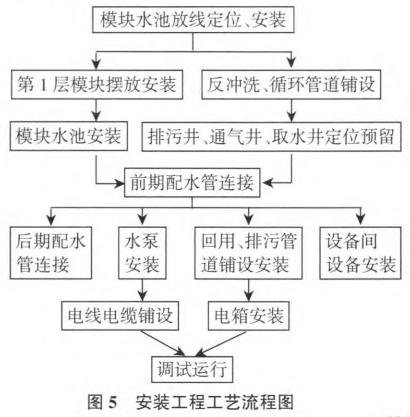

設備安裝工藝流程如圖5所示。

（1）水池內模塊與管道安裝

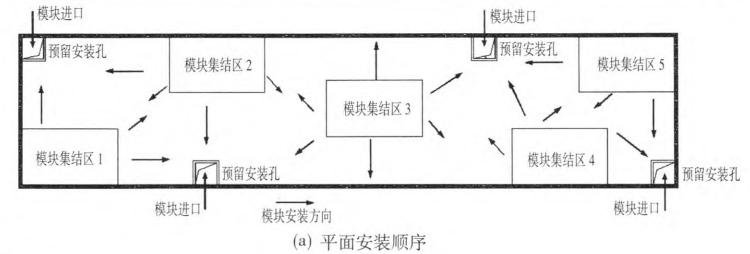

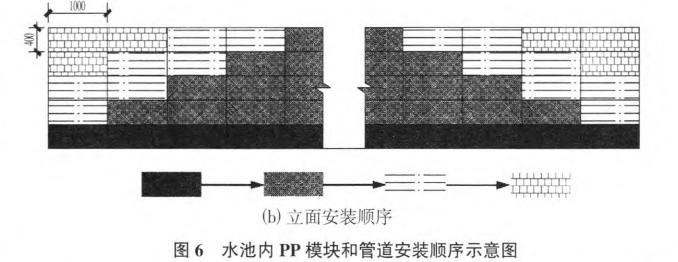

水池PP模塊采取分層安裝的方式，當?shù)讓幽K與模塊之間用鏈接扣連接好后，開始擺放上面4層模塊。結構預留了模塊進口的安裝孔，模塊從安裝孔進入池內后，由中間和側壁邊共5個大的模塊集結堆放區域向預留安裝孔擺放，在此過程中管道對應同步安裝，逐漸退出安裝孔，如圖6所示。

水池內PP模塊安裝順序

水池內PP模塊安裝順序示意圖

模塊安裝標準尺寸必須是1000X500X400（mm），嚴格按照長寬高位單體承插式組合承插式為一體的垂直受力，確保雨水矩陣周邊有足夠的排水設施，以防止周邊任何潛在的滲靜水壓力。模塊矩陣按照長形或方形布局、應在池面前端、后端或中間設有通風口或檢查井、設備井通向池底（按照模塊時，在井的位置提前抽出模塊，以備后期按照機電設備用，在環繞井的面依次嵌入側板保持水池穩定），以防雨水池內部形成真空狀態直接影響雨水的自然動態。
